Khám Phá Quy Trình 7 Bước Tạo Ra Thùng Rác Composite Siêu Bền Tại Môi Trường Bình Dương

10/06/2026

Tại sao cùng là thùng rác composite nhưng sản phẩm nơi này vỡ sau 2 năm, nơi khác vẫn bền sau một thập kỷ? Câu trả lời nằm ở quy trình sản xuất — không phải mác quảng cáo. Tại Môi Trường Bình Dương, quy trình 7 bước kiểm soát từ phối trộn nhựa polyester, gia công khuôn FRP, đến kiểm định tải trọng được chuẩn hóa nghiêm ngặt. Bài viết này bóc tách toàn bộ kỹ thuật thực chiến.

Tác giả: Nguyễn Thiên Thi | CEO Công ty Môi Trường Bình Dương – 10+ năm kinh nghiệm sản xuất thiết bị vệ sinh môi trường
Cập nhật: Tháng 6/2025

Key Takeaways – Những Điểm Cốt Lõi Cần Nắm Trước Khi Đọc

Composite (FRP) khác nhựa HDPE ở cấu trúc gia cường sợi thủy tinh — không phải chỉ là "nhựa dày hơn".
7 bước sản xuất có trình tự phụ thuộc lẫn nhau; bỏ hoặc rút gọn bất kỳ bước nào đều ảnh hưởng trực tiếp tuổi thọ sản phẩm.
Khuôn âm/dương và kỹ thuật hand lay-up vs. spray-up tạo ra sự khác biệt về độ dày thành và phân bổ sợi.
Kiểm định tải trọng thực tế (không phải lý thuyết) là tiêu chí phân loại nhà sản xuất nghiêm túc hay không.
Chi phí đầu tư khuôn ban đầu cao nhưng chi phí trên đơn vị sản phẩm giảm mạnh theo quy mô.

FRP Là Gì? Phân Biệt Composite Sợi Thủy Tinh Với Các Vật Liệu Thùng Rác Phổ Biến

Trước khi đi vào quy trình, cần thiết lập một nền tảng kỹ thuật chính xác. Đây là điểm nhiều bài viết bỏ qua, dẫn đến người mua so sánh sai sản phẩm.

FRP (Fiber Reinforced Polymer) — hay composite sợi thủy tinh — là vật liệu tổ hợp gồm hai thành phần chính:

Nền nhựa (matrix): Thường là nhựa polyester không no (unsaturated polyester resin) hoặc vinyl ester, đóng vai trò liên kết và truyền tải lực.
Cốt sợi (reinforcement): Sợi thủy tinh dạng mat (chopped strand mat - CSM) hoặc vải woven roving, chịu lực kéo và va đập.

Sự kết hợp này tạo ra vật liệu có tỷ lệ độ bền/khối lượng vượt trội so với thép carbon thông thường trong nhiều điều kiện ứng dụng.

Tiêu chí	Composite FRP	HDPE	Thép sơn tĩnh điện	Nhựa PP
Khả năng chịu va đập	Cao	Trung bình	Cao	Thấp–Trung bình
Chống ăn mòn hóa chất	Rất tốt	Tốt	Kém (nếu trầy)	Tốt
Chịu tia UV	Tốt (có gel coat)	Trung bình	Trung bình	Kém
Khả năng chống cháy	Tốt (thêm phụ gia FR)	Kém	Tốt	Kém
Tuổi thọ thực tế	10–15 năm	5–8 năm	5–10 năm	3–5 năm
Khả năng tạo hình	Rất linh hoạt	Hạn chế	Hạn chế	Trung bình
Chi phí đơn vị	Cao	Thấp–Trung	Trung bình	Thấp

Lưu ý kỹ thuật: "Composite" là thuật ngữ rộng. Trên thị trường Việt Nam, nhiều sản phẩm ghi "composite" nhưng thực chất là nhựa ABS hoặc PP pha gia cường khoáng — không phải FRP sợi thủy tinh thực sự. Cách phân biệt: gõ nhẹ vào thành thùng — FRP phát tiếng đặc, cứng; nhựa thường phát tiếng rỗng, bồng.

Nguyên Liệu Đầu Vào: Tiêu Chuẩn Kỹ Thuật Mà Môi Trường Bình Dương Áp Dụng Cho Mỗi Lô Sản Xuất

Chất lượng sản phẩm cuối được quyết định phần lớn ở khâu này — nhưng đây cũng là nơi dễ nhất để cắt giảm chi phí một cách không minh bạch.

Nhựa Polyester Không No (UPR)

Môi Trường Bình Dương sử dụng nhựa polyester orthophthalic hoặc isophthalic tùy dòng sản phẩm:

Orthophthalic resin: Chi phí thấp hơn, phù hợp thùng rác nội thất, môi trường ít ẩm.
Isophthalic resin: Khả năng chịu nước và hóa chất tốt hơn 20–30%, dùng cho thùng ngoại thất và xe rác 660 lít vận hành liên tục.

Chỉ số kỹ thuật kiểm soát: độ nhớt (viscosity), thời gian gel (gel time), và tỷ lệ co ngót (shrinkage) sau đóng rắn.

Thùng rác ngoài trời 2 ngăn

Chất Xúc Tác và Chất Đóng Rắn

MEKP (Methyl Ethyl Ketone Peroxide): Chất xúc tác tiêu chuẩn, tỷ lệ thêm vào dao động 1–2% theo khối lượng nhựa.
Cobalt Octoate: Chất xúc tiến (accelerator), kiểm soát thời gian làm việc (working time) của hỗn hợp.

Pro-tip #1: Tỷ lệ MEKP và nhiệt độ môi trường có quan hệ nghịch chiều. Mùa hè tại Bình Dương (>35°C), nếu không điều chỉnh giảm tỷ lệ MEKP, nhựa gel quá nhanh trước khi sợi được thấm đều — tạo ra vùng khô (dry spot) làm suy yếu cấu trúc.

Sợi Thủy Tinh

CSM 300 và CSM 450 g/m²: Dùng lớp trong cùng và lớp trung gian.
Woven Roving 600 g/m²: Lớp gia cường chịu lực chính.
Surface Mat: Lớp bề mặt mịn, giảm hiệu ứng "fiber print" (vân sợi nổi trên bề mặt).

Gel Coat

Lớp gel coat (nhựa có sắc tố, không gia cường sợi) dày 0.4–0.6mm là lớp ngoài cùng tiếp xúc trực tiếp với môi trường. Đây là lớp quyết định màu sắc, độ bóng, và khả năng chống UV của sản phẩm.

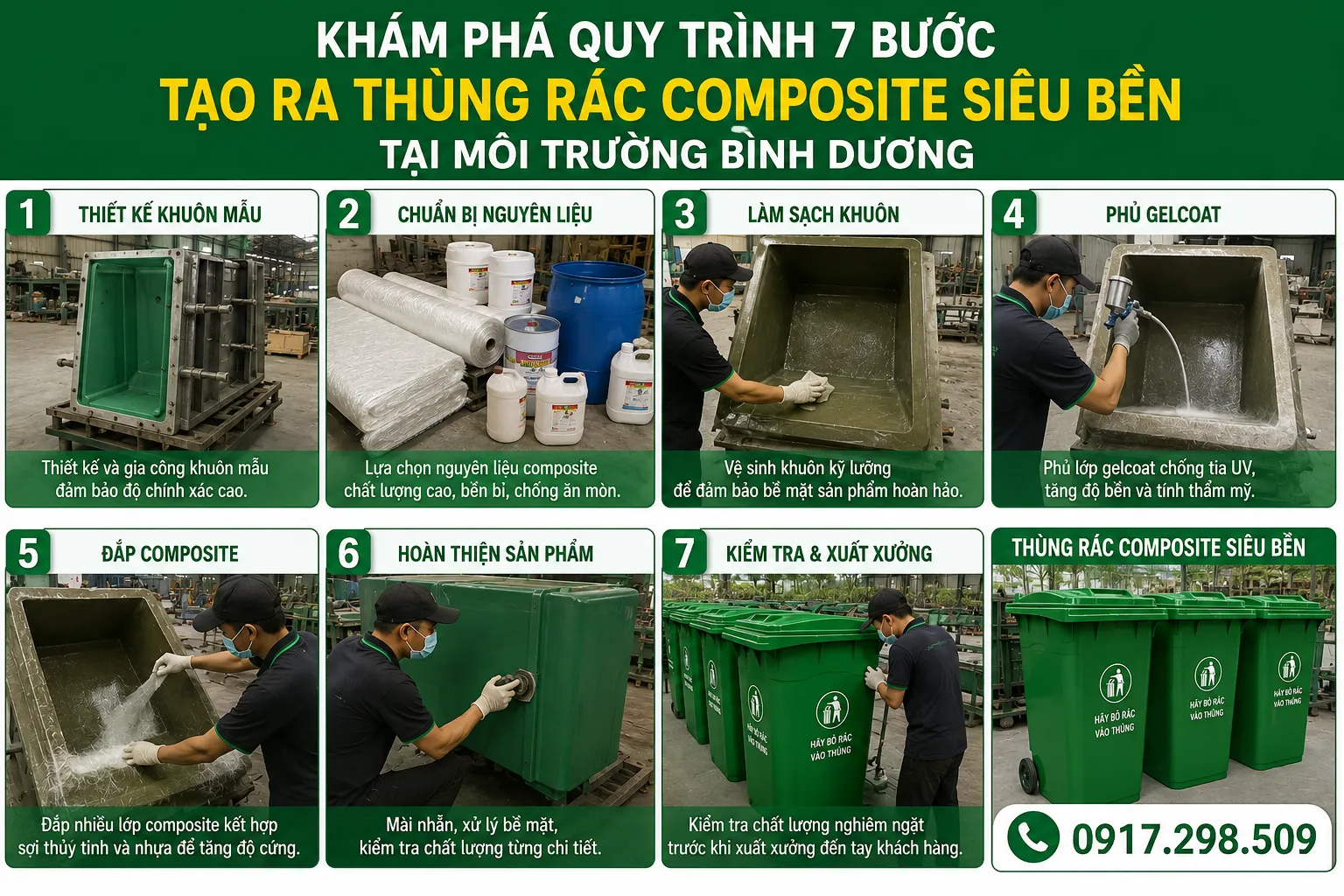

7 Bước Tạo Ra Thùng Rác Composite

Bước 1 & 2: Thiết Kế Khuôn và Chuẩn Bị Bề Mặt — Nền Tảng Của Mọi Thùng Rác FRP

Bước 1 – Thiết Kế và Chế Tạo Khuôn (Mold Engineering)

Khuôn thùng rác sợi thủy tinh tại Môi Trường Bình Dương được chia thành hai loại chính:

Khuôn âm (female mold/cavity mold): Sản phẩm hình thành bên trong lòng khuôn. Bề mặt ngoài sản phẩm tiếp xúc trực tiếp với khuôn → bề mặt ngoài mịn, bề mặt trong thô. Phù hợp: thùng rác có yêu cầu ngoại quan cao.
Khuôn dương (male mold/core mold): Sản phẩm hình thành bên ngoài lõi khuôn. Bề mặt trong sản phẩm mịn, bề mặt ngoài thô hơn. Phù hợp: thùng chứa chất thải công nghiệp, yêu cầu nội thất trơn láng dễ vệ sinh.

Khuôn sản xuất tại Môi Trường Bình Dương được làm từ chính FRP — đảm bảo hệ số giãn nở nhiệt tương đồng với sản phẩm, giảm ứng suất nội khi tháo khuôn. Góc thoát khuôn (draft angle): Tối thiểu 2–3° trên tất cả mặt thẳng đứng.

Bước 2 – Xử Lý Bề Mặt Khuôn (Mold Release Preparation)

Trước mỗi chu kỳ sản xuất, khuôn phải được:

Đánh bóng bề mặt bằng compound và wax chuyên dụng (PVA hoặc wax carnauba).
Phủ chất tháo khuôn (release agent): Tối thiểu 3–4 lớp cho khuôn mới, 1–2 lớp cho khuôn đã sử dụng.
Kiểm tra độ đồng đều bề mặt — vết trầy xước trên khuôn sẽ sao chép trực tiếp lên sản phẩm.

Pro-tip #2: Nhiều cơ sở sản xuất nhỏ dùng dầu diesel thay chất tháo khuôn để tiết kiệm. Hậu quả: nhựa không dính đều, bề mặt sản phẩm bị rỗ, và quan trọng hơn — dầu diesel nhiễm vào lớp gel coat làm giảm độ bám màu và khả năng chống UV dài hạn.

Bước 3 & 4: Phun Gel Coat và Gia Công Lớp Composite — Trái Tim Của Quy Trình

Bước 3 – Phun Gel Coat

Gel coat được phun lên bề mặt khuôn bằng súng phun áp lực, độ dày kiểm soát bằng wet film gauge:

Độ dày mục tiêu: 0.4–0.6mm khi còn ướt.
Thời gian chờ: Gel coat phải đạt trạng thái "tacky" (dính nhẹ, không chảy) trước khi tiến hành bước tiếp theo — thường 20–45 phút tùy nhiệt độ môi trường.

Báo giá thùng rác công nghiệp

Bước 4 – Gia Công Lớp Composite (Lamination)

Đây là bước quyết định cấu trúc cơ học của thùng rác. Môi Trường Bình Dương áp dụng kỹ thuật hand lay-up kết hợp spray-up:

Thứ tự lớp	Vật liệu	Mục đích
Lớp 1	Surface mat 30 g/m²	Bề mặt mịn, chống thấm
Lớp 2	CSM 300 g/m² + nhựa	Lớp nền, liên kết gel coat
Lớp 3	Woven Roving 600 g/m² + nhựa	Gia cường chịu lực chính
Lớp 4	CSM 450 g/m² + nhựa	Tăng độ dày, phân tán tải
Lớp 5	CSM 300 g/m² + nhựa	Lớp hoàn thiện nội thất

Tỷ lệ nhựa/sợi: Tối ưu là 2:1 đến 2.5:1. Kỹ thuật lăn bọt (rolling): Dùng con lăn gai để đuổi bọt khí và đảm bảo sợi nằm phẳng.

Bước 5: Đóng Rắn Và Kiểm Soát Nhiệt Độ — Yếu Tố Thường Bị Xem Nhẹ Nhất

Bước 5 – Curing (Đóng Rắn)

Phản ứng đóng rắn của nhựa polyester là phản ứng tỏa nhiệt. Gồm hai giai đoạn:

Giai đoạn 1 – Gel phase: Nhựa chuyển từ lỏng sang dạng gel. Thời gian: 15–60 phút.
Giai đoạn 2 – Cure phase: Nhựa đóng rắn hoàn toàn. Tại nhiệt độ phòng (~28–32°C), thời gian là 4–8 giờ.

Pro-tip #3: Nhiều cơ sở sản xuất tháo khuôn khi sản phẩm mới đạt gel phase để tăng vòng quay khuôn. Hậu quả: sản phẩm tiếp tục co ngót bên ngoài khuôn → vênh, cong, mất dung sai kích thước. Tại Môi Trường Bình Dương, thời gian trong khuôn tối thiểu là 8 giờ.

Bước 6 & 7: Tháo Khuôn, Gia Công Hoàn Thiện và Kiểm Định Chất Lượng Đầu Ra

Bước 6 – Tháo Khuôn và Gia Công Cơ Học

Tháo khuôn (demolding): Dùng khí nén hoặc đòn bẩy nhựa.
Cắt bavia (trimming): Cắt phần nhựa thừa tại đường phân khuôn.
Lắp ghép phụ kiện: Trục bánh xe phải xuyên qua ít nhất 2 lớp FRP gia cường. Bản lề ưu tiên inox 304.

Bước 7 – Kiểm Định Chất Lượng (QC/QA)

Môi Trường Bình Dương áp dụng các kiểm tra nghiêm ngặt:

Kiểm tra ngoại quan: Không rỗ khí, vân sợi lộ, nứt gel coat.
Kiểm tra tải trọng: Đặt tải trọng 150% thiết kế trong 24 giờ.
Kiểm tra thấm nước: Đổ đầy nước giữ 24 giờ.

Thùng rác 240 lít Composite

Ứng Dụng Thực Tế: Lựa Chọn Đúng Dòng Thùng Rác Composite Cho Từng Nhu Cầu

Thùng Rác 120 Lít Composite

Phù hợp với: khu dân cư, trường học, bệnh viện. Dòng 240 lít được sản xuất với cấu trúc 5 lớp laminate, thành dày tối thiểu 4mm, tích hợp bánh xe đúc liền.

thùng rác 120 lít composite

Xe Rác 660 Lít Composite

Phù hợp với: khu công nghiệp, bệnh viện lớn. Yêu cầu gia công khuôn phức tạp hơn với hệ thống gân gia cường (ribs) tích hợp vào thân thùng để chống xoắn.

Thùng rác 660 lít composite

🔥 TOP 3 GIÁ TỐT TẬN XƯỞNG

Thùng Rác Composite: Tất Tần Tật Phân Loại & Bảng Giá Mới

Thùng Rác Composite 240L Nắp Kín, Bánh Xe - Lựa Chọn Số 1

Thùng Rác Composite 120L Có Bánh Xe – Giá 1.2Tr, Bền 15 Năm

FAQ – Câu Hỏi Thường Gặp Về Sản Xuất và Chọn Mua Thùng Rác Composite

Q1: Thùng rác composite FRP có tái chế được không?

Đây là điểm yếu thực sự của FRP so với HDPE hoặc thép. Nhựa nhiệt rắn (thermoset) không nóng chảy tái chế được như nhựa nhiệt dẻo. Phương án xử lý chủ yếu là nghiền làm filler vật liệu xây dựng hoặc đốt thu hồi năng lượng.

Q2: Làm sao phân biệt thùng rác composite chất lượng cao và hàng kém chất lượng?

Ba dấu hiệu nhanh: (1) Gõ vào thành thùng — tiếng đặc, chắc là tốt; rỗng là nhựa thường. (2) Góc bo đều, không bọt khí. (3) Chiều dày thành thùng tối thiểu 3.5–4mm cho dòng 240L.

Q3: Thùng rác composite có chịu được hóa chất tẩy rửa công nghiệp không?

Phụ thuộc vào loại nhựa nền. Nhựa orthophthalic chịu pH 5–9; isophthalic mở rộng ra pH 3–11. Acid đặc và dung môi mạnh cần loại vinyl ester hoặc epoxy resin chuyên dụng.

Q4: Thời gian giao hàng cho đơn đặt hàng số lượng lớn là bao lâu?

Đơn hàng tiêu chuẩn: 7–15 ngày làm việc. Đơn hàng tùy chỉnh kích thước, màu sắc: 20–30 ngày (bao gồm thời gian làm khuôn mới).

Q5: Chi phí đầu tư khuôn có được tính vào giá sản phẩm không?

Với đơn hàng số lượng lớn tại Môi Trường Bình Dương, chi phí khuôn thường được phân bổ vào giá thành theo MOQ. Với sản phẩm tiêu chuẩn đã có khuôn, không phát sinh chi phí này.

Q6: Thùng rác composite có cần bảo dưỡng định kỳ không?

FRP ngoại thất cần đánh bóng wax 1–2 lần/năm để duy trì độ bóng. Nứt nhỏ (hairline crack) có thể trám bằng gel coat sửa chữa dễ dàng.

Kết Luận

Quy trình 7 bước sản xuất thùng rác composite FRP tại Môi Trường Bình Dương không phải là quy trình bí mật — mà là quy trình có kiểm soát. Sự khác biệt giữa sản phẩm bền 10 năm và sản phẩm hỏng sau 2 năm nằm ở việc kiểm soát chất lượng nguyên liệu, tỷ lệ nhựa/sợi, thời gian đóng rắn và kiểm định đầu ra.

Mua thùng rác composite không chỉ là mua một cái thùng — là đầu tư vào tuổi thọ vận hành, chi phí bảo trì, và hình ảnh vệ sinh môi trường của đơn vị bạn trong nhiều năm tới.

Thông Tin Liên Hệ Đặt Hàng

Công Ty TNHH TMDV SX XNK Môi Trường Bình Dương

🏢 Văn phòng: 21/6 Khu phố Thắng Lợi 1, phường Dĩ An, TP. Hồ Chí Minh
🏭 Xưởng sản xuất: 181/29 đường An Phú 18, khu phố Bình Phước B, phường An Phú, TP. Hồ Chí Minh
📞 Hotline/Zalo: 0917 298 509 – 0902 824 099
🌐 Website: congtymoitruongbinhduong.vn
